UNI-Machine
Excava directamente según el diseño
Control de maquinaria 3D por GPS para excavadoras. Cargue su diseño, sígalo en vivo desde la cabina y llegue a cota a la primera. El mapa KLIC, el servicio neerlandés de cables y tuberías, funciona de fondo, así que siempre sabe dónde están los cables y las tuberías.
Tu modelo
Tres formas de llevar un modelo a la cabina
No necesitas un diseño 3D terminado para empezar.
Mídelo tú mismo
Registra la situación existente con el UNI-Collect Survey Package o el 3D Package y envíala a la máquina a través de UNI-Cloud.

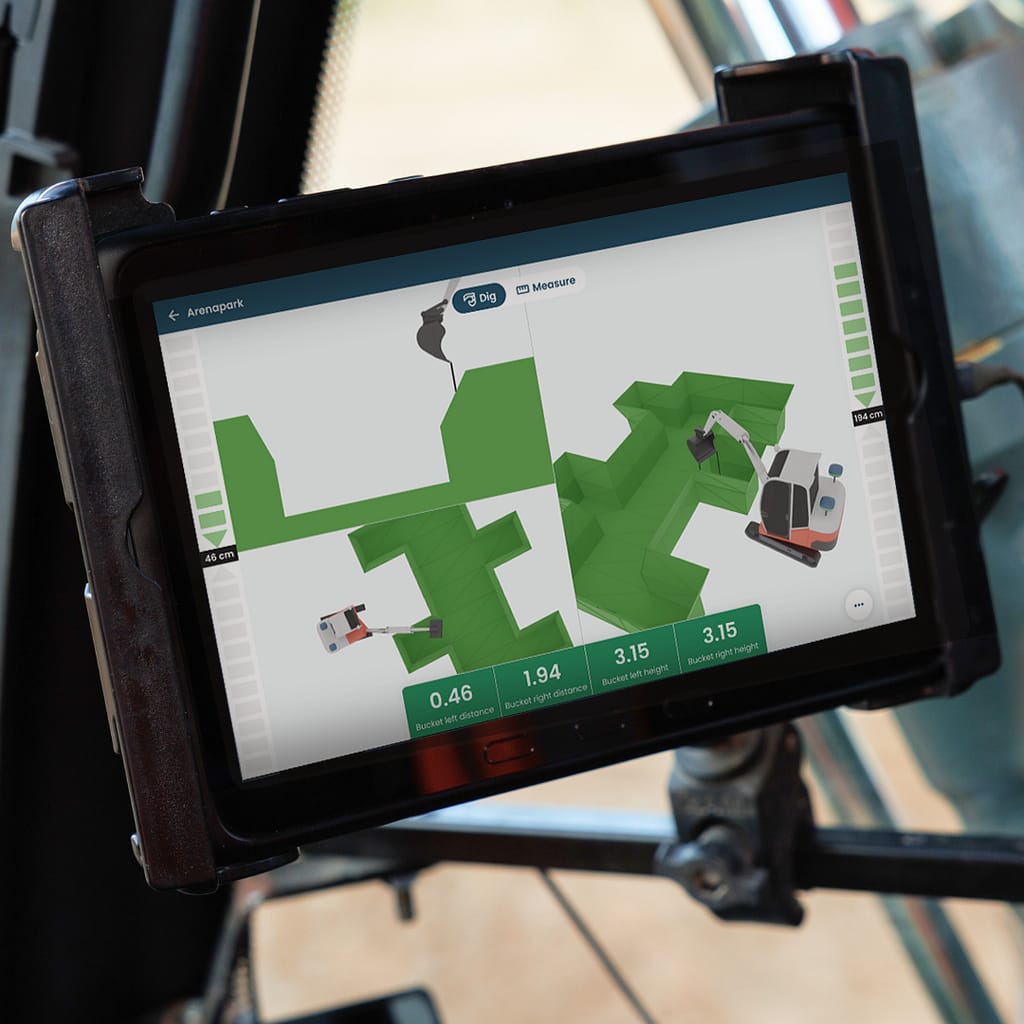

Medir con el cazo
Crea puntos, líneas y superficies directamente desde el cazo, a la izquierda, a la derecha o en el centro. Crea una superficie a la altura del cazo y trabaja a partir de ahí.
Sin equipos adicionales: la máquina es el instrumento de medición.Cargar un diseño
Carga un dibujo DWG, DXF o LandXML y ábrelo en la cabina.
Control de maquinaria que cualquiera puede manejar. Cargue o construya un modelo de máquina, siga el diseño en vivo desde la cabina y llegue a cota a la primera.

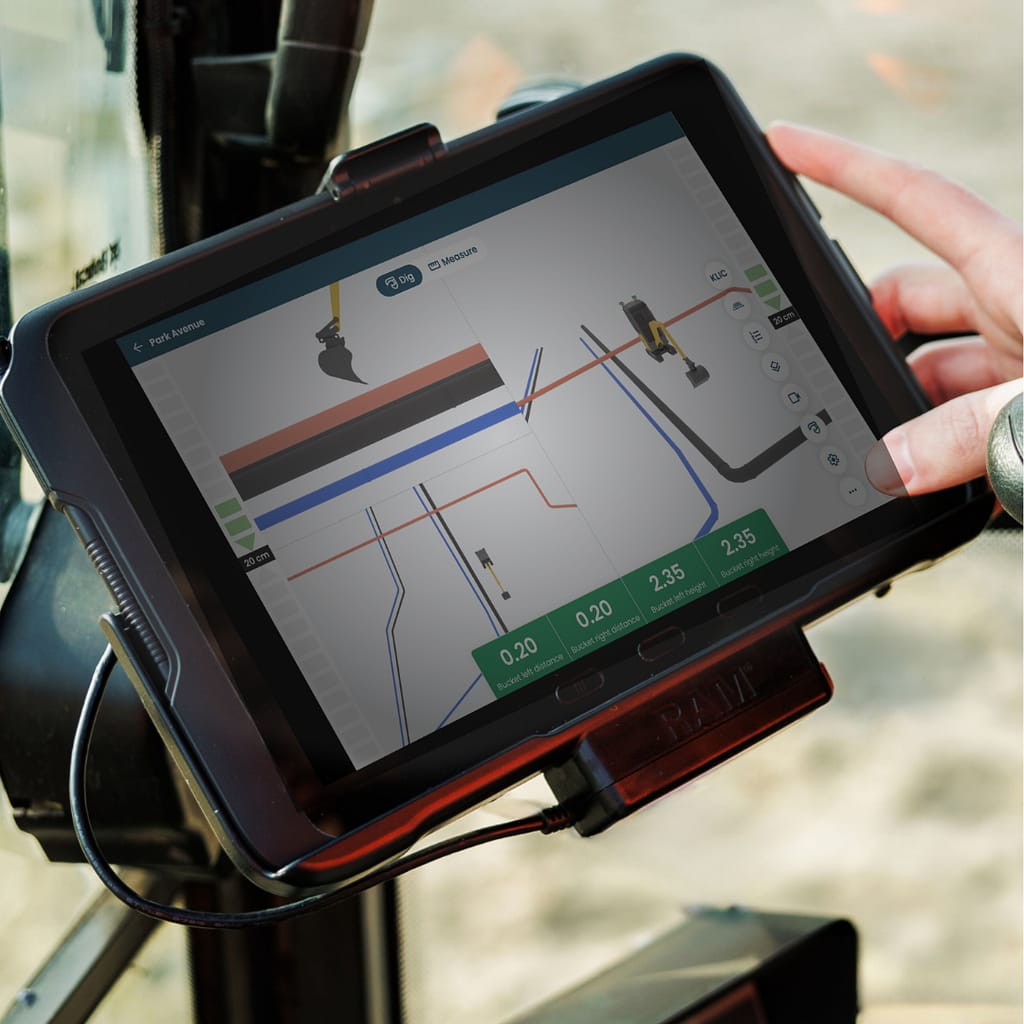

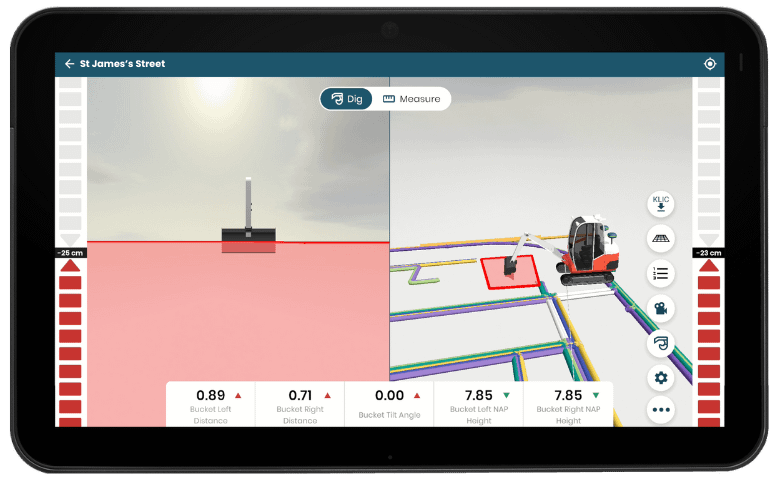

Vea los cables antes de excavar
Cargue el mapa KLIC junto a su diseño y vea los cables y las tuberías justo donde excava. Incluido a partir de UNI-Cloud Professional.

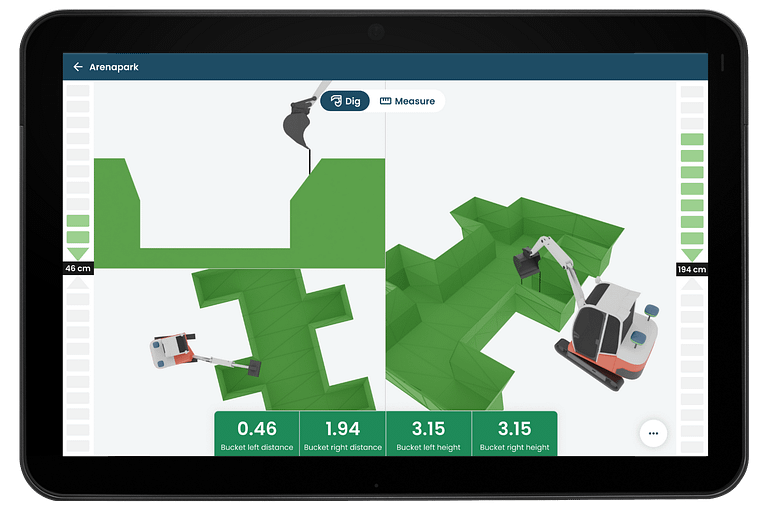

Excavar según el diseño

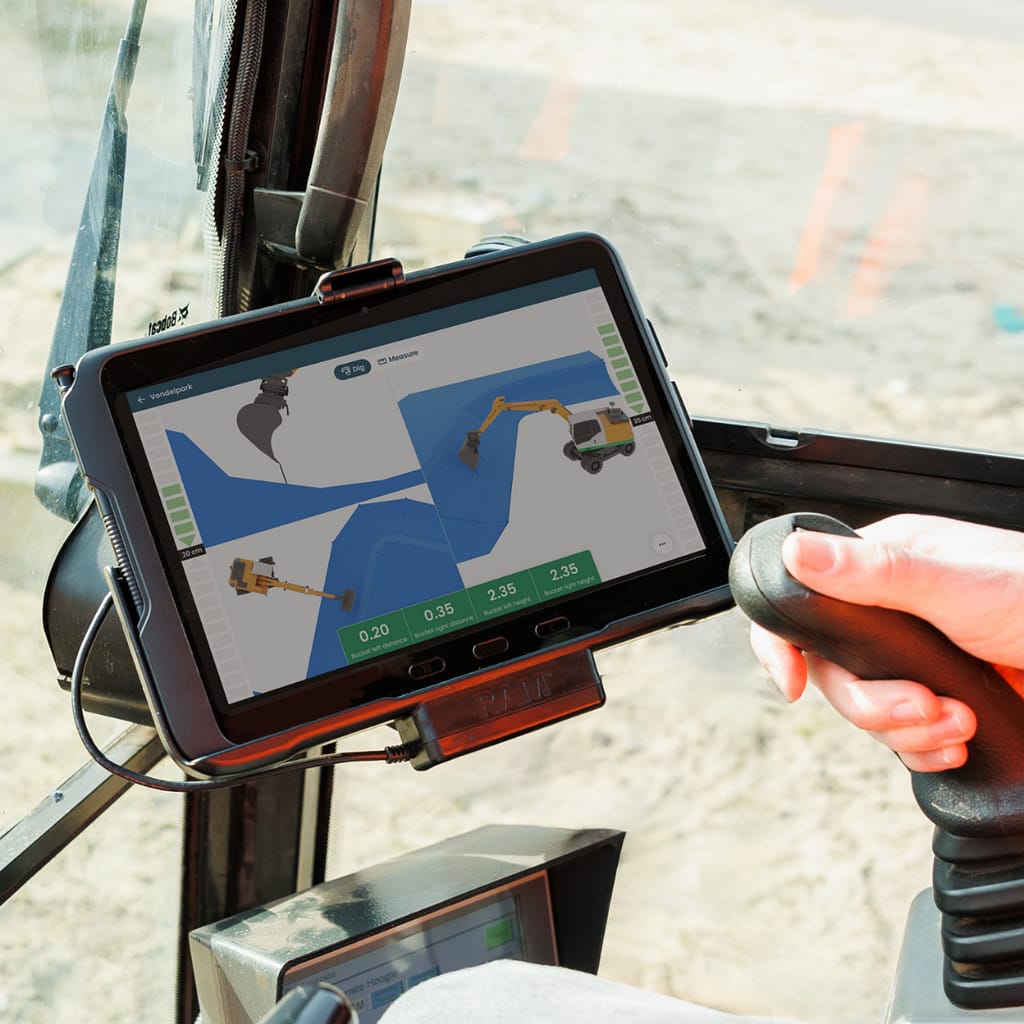

Vea la profundidad y la pendiente objetivo en vivo desde la cabina. Llegue a cota a la primera, sin retrabajos.

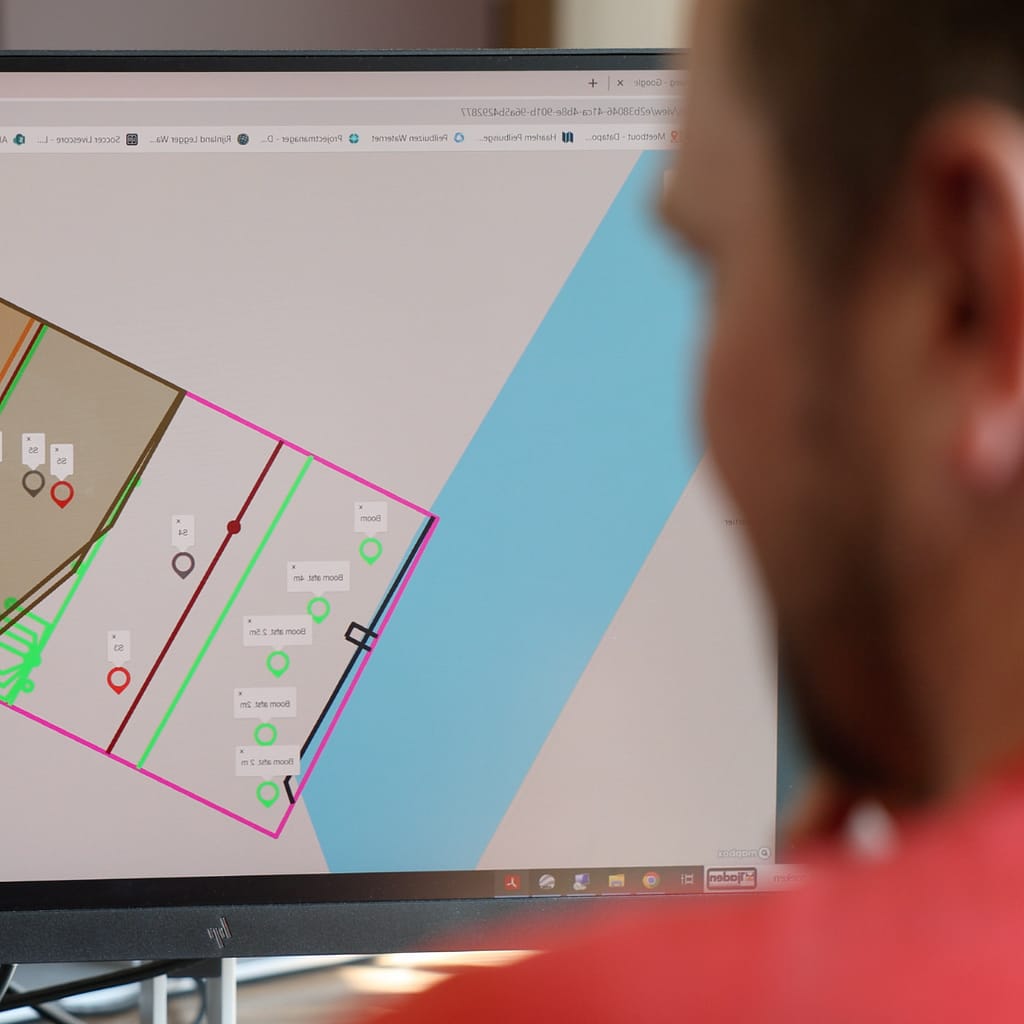

Oficina y campo sincronizados
Siga el avance desde la oficina e intercambie datos con su jalón UNI-Collect, su GIS o su CAD.

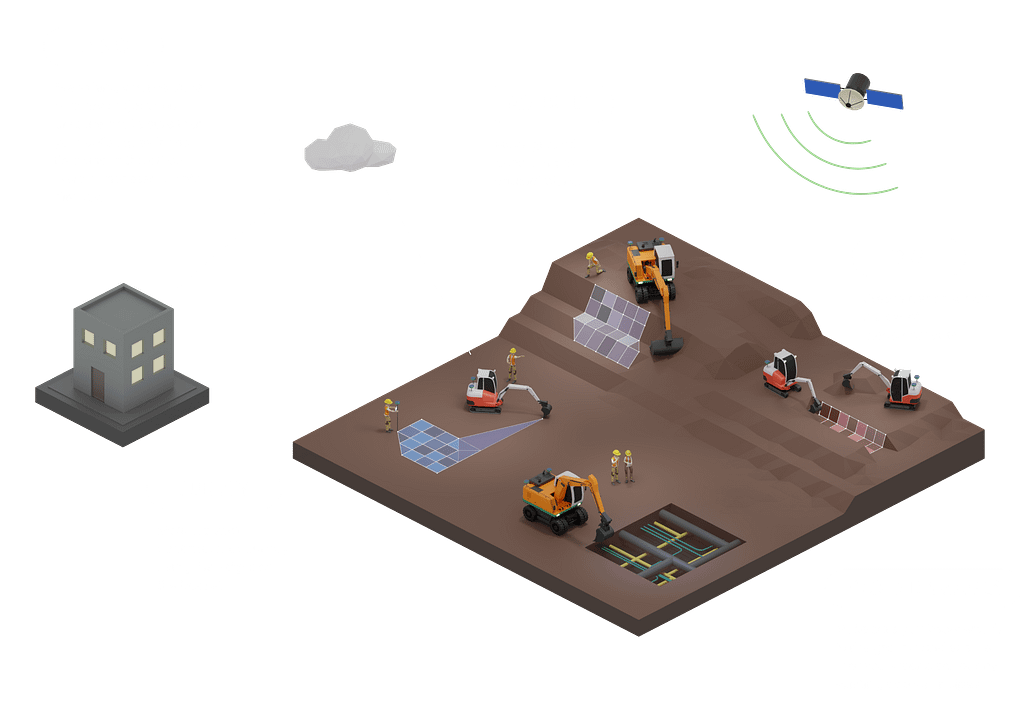

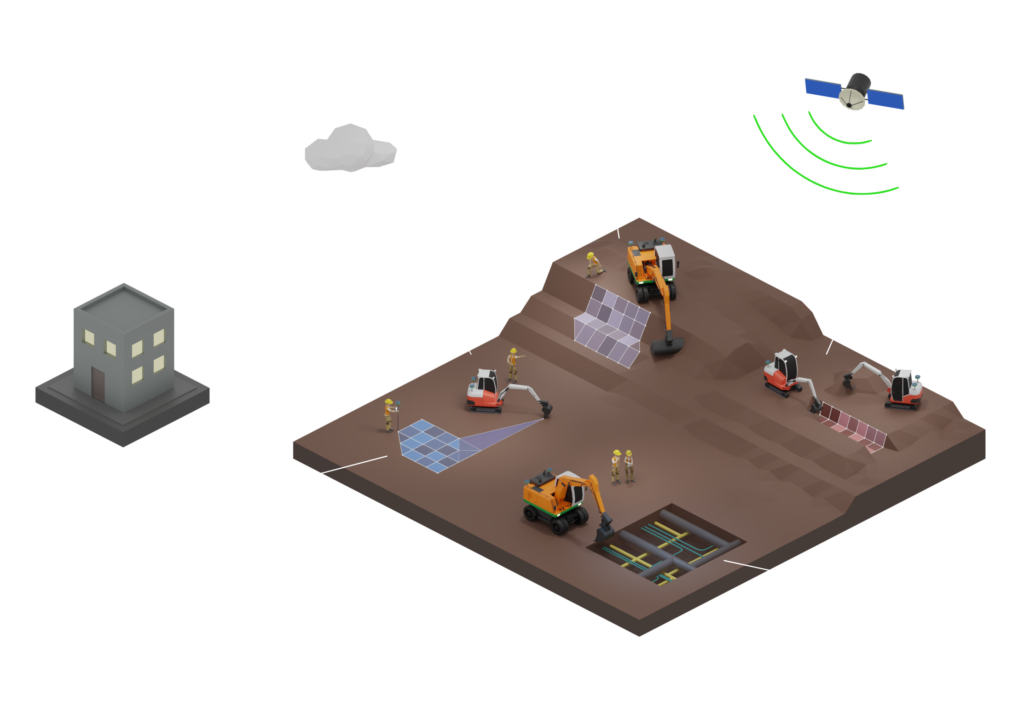

Sincronizar, medir, excavar y registrar, en una misma obra
Excava con precisión centimétrica y evita daños durante la excavación y costes inesperados.
Más de 1000 empresas trabajan con ello
Más de 10 millones de objetos medidos, en más de 40 países.
Solicite el folleto y la lista de precios de UNI-Machine
¿Quiere todo el detalle en papel? Le enviamos el folleto de UNI-Machine con la lista de precios completa, para que pueda comparar el paquete pieza por pieza antes de hablar con nadie.
Sepa exactamente dónde debe excavar
Importa tu diseño y deja que UNI-Machine guíe la cuchara. Con el mapa KLIC como fondo, podrás ver los cables y las tuberías que hay a tu alrededor, lo que te permitirá evitar daños durante la excavación. Excavarás con precisión centimétrica, a la primera.
Mapa KLIC de cables y tuberías como fondo, a partir de UNI-Cloud Professional
Con precisión centimétrica según el diseño, directamente desde la cabina
A cota a la primera, sin retrabajos
Lo que añade tu máquina

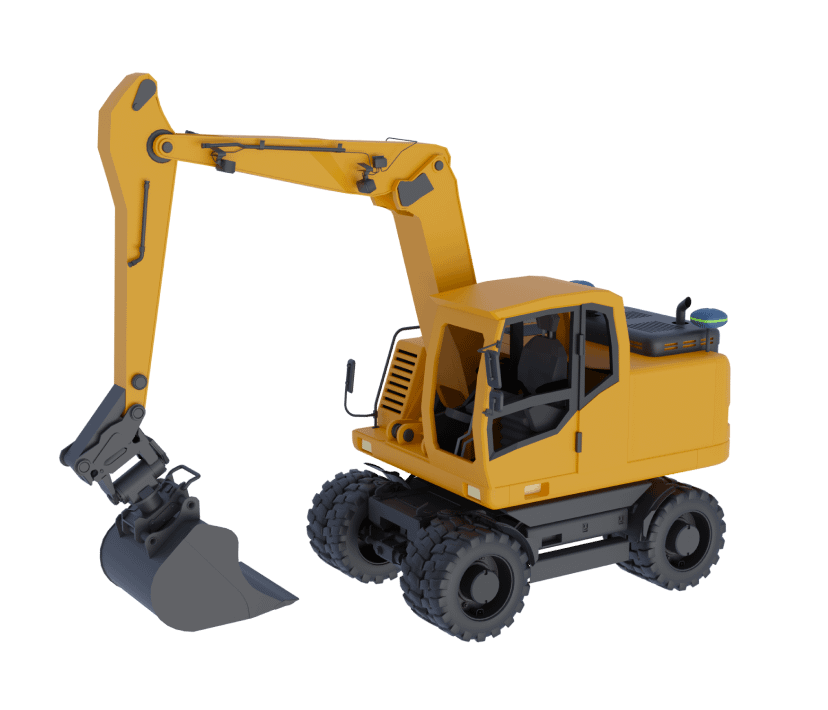

El paquete está pensado para excavadoras, y no es un paquete fijo. Los sensores van en la pluma, el balancín y el cazo. Lo que tenga tu máquina por encima de eso determina el precio: una pluma articulada necesita un sensor adicional y un tiltrotator necesita el soporte de sensor correspondiente. Una pluma orientable necesita un sensor que no forma parte de ninguna de las configuraciones de abajo.
| Excavadora, pluma monobloque | Sensores en la pluma, el balancín y el cazo | |
| Excavadora con pluma articulada | Más la ampliación de sensor para la pluma articulada | |
| Excavadora con tiltrotator | Más el soporte de sensor para el tiltrotator | |
| Excavadora con ambos | Más ambos sensoresEsta es la configuración que anunciamos | |
| Pluma orientable | Un sensor adicional en el eje de giroSe añade a cualquiera de las configuraciones anteriores; no está incluido en ninguna |
Los precios no incluyen IVA. Cada configuración lleva dos receptores UNI-GR2, la control box, los sensores en pluma, balancín y cazo, el convertidor CAN, la tableta con soportes, el jalón, UNI-Cloud Professional y UNI-RTK Premium. El desglose completo está en el paquete de abajo.
Todo lo que necesita la máquina, en un solo paquete
Dos receptores GNSS, la caja de control, los sensores en la pluma, el balancín y el cazo, la tableta, la nube y las correcciones. Montado en su excavadora y listo para excavar según el diseño. Cada línea de abajo lleva el precio de nuestra propia tienda online.
UNI-Machine Excavator Package
| Receptores GNSS UNI-GR2, 2× (máquina y base) | |
| Caja de control GPS 2D y 3D | |
| Sensores de máquina: pluma, balancín y cazo | |
| Extensión de sensor para pluma articulada | |
| Soporte de sensor para tiltrotator | |
| Convertidor CAN | |
| Samsung Galaxy Tab Active4 Pro | |
| Soportes para tableta, 2× (cabina y jalón) | |
| Jalón de topografía de carbono de 200 cm | |
| Enganche rápido y adaptador de enganche rápido | Incluido |
| UNI-Cloud Professional, por usuario, 1 año* | |
| Aplicación UNI-Collect y visor KLIC | Incluido |
| Correcciones UNI-RTK Premium, 1 año* |
Sin IVA. € 1.750 de esa cifra se repite cada año: UNI-Cloud Professional por usuario y las correcciones UNI-RTK Premium. La instalación in situ en los Países Bajos es opcional, desde € 2.000.
Un equipo GNSS, sin hardware de máquina.
Más barato que subcontratarlo, desde el primer año
Para cada disciplina
El control adecuado para cada trabajo
Movimiento de tierras y explanación
Cota, pendiente y perfil directamente desde el diseño.
Carreteras e infraestructura
Perfiles de calzada y subbase a cota, sin replanteo.
Zanjas, cables y tuberías
Excave zanjas a la profundidad exacta con el mapa KLIC a la vista.
Cimentaciones y obra de tierra
Excave cimentaciones exactamente según el plano.
El mismo kit aparece en muchos otros trabajos
- Ingeniería civil
- Movimiento de tierras
- Construcción de alcantarillado
- Levantamientos de carreteras
- Parques solares
- Trabajos catastrales
- Ayuntamientos
- Operadores de red
- Detección de artefactos explosivos
- Eventos y festivales
- Arquitectura
- Parques recreativos
- Consultoría ambiental
- Sondeos y geotecnia
- Cementerios
- Investigación
- Cultivadores de mejillones
Todo lo que hace el kit, agrupado
En la cabina, en el campo y en la oficina. Lo que aún no está disponible se indica como tal.
En la cabina
- Carga un dibujo DWG, DXF o LandXML y ábrelo en la cabina.
- Consulta en tiempo real la profundidad y la pendiente del objetivo desde la cabina.
- Crea puntos, líneas y superficies directamente desde el cazo.
- Mapa de cables y tuberías de KLIC como fondo, procedente de UNI-Cloud Professional.

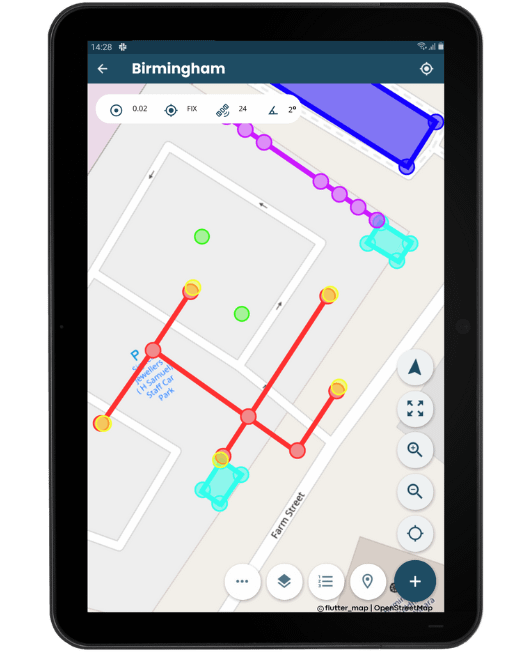

Medir
- Puntos, líneas y superficies, con offsets en los tres.
- Introducir un punto a mano.
- Longitud en 2D y 3D, por tramo y el ángulo respecto al anterior.
- Superficie y volumen sobre un plano.
- Promediado durante un tiempo de registro definido.
- Tu propia altura de jalón y compensación de inclinación hasta 45 grados.
Replanteo
- Puntos, líneas y superficies.
- Una flecha de dirección hacia el punto objetivo.
- Valores con precisión centimétrica.
- Un aviso cuando baja la precisión.
- Guarda lo que has replanteado o actualiza el punto existente.
Importar y exportar
- Entrada: CSV, TXT, DXF, DWG, LandXML, GeoJSON, KML y ESRI Shapefile, o un ZIP con un conjunto de archivos.
- Un plano de AutoCAD completo con asignación automática de capas; se conservan nombres y colores.
- Salida: DWG, DXF, LandXML, CSV, TXT y GeoJSON, en 2D o 3D.
- Por capa o todo el proyecto de una vez.
Datos de fondo y de referencia
- Líneas catastrales de Países Bajos, Bélgica y Alemania.
- Planos grandes como capa de fondo rápida, en campo y en cabina.
- Capas WMS suministradas por nosotros en Professional; tu propia fuente en Ultimate.
- Un sistema de coordenadas por país, definido al crear el proyecto.
- Rejillas de transformación en la tablet.
Compartir y trabajar juntos
- Un enlace público al proyecto o un código QR; la otra parte no necesita cuenta.
- Usuarios, grupos y permisos.
- Sincronización en tiempo real.
- Una API y WebSockets para tu propia integración.
Próximamente: dibujo CAD básico en UNI-Cloud. Los informes en PDF están en desarrollo.
Avisos KLIC en campo y en el mapa
Tus datos KLIC están en el mismo proyecto que tus mediciones, en campo y en la oficina.
- Visor KLIC como capa sobre tu proyecto en UNI-Cloud.
- Abre y descarga documentos KLIC desde UNI-Cloud.
- Usa GeoJSON importado como capa KLIC.
- Usa códigos KLIC en UNI-Collect en la tablet.
- También visible en UNI-Machine en la cabina.
Disponible a partir de UNI-Cloud Professional.
Partner
Nuestro GNSS sobre sensores de máquina probados
Nijhuis Engineering fabrica los sensores que miden dónde están la pluma, el balancín y el cazo. Nosotros añadimos el GNSS y el software que sitúan esa máquina en el mapa.
Si tu máquina ya lleva sensores Nijhuis GYRAC, no pagas dos veces por ellos. Nos conectamos a lo que ya está en la máquina y suministramos el resto.
Vea UNI-Machine en acción
Cargue el diseño, sígalo en vivo desde la cabina y excave a cota.
Listo cuando usted lo esté
Del diseño a la excavación, rápido
Se monta en una excavadora, carga un modelo en minutos y trabaja directamente a cota. La entrega in situ y la formación en vídeo están incluidas, y nuestro soporte está ahí cuando lo necesita.
El resto de la gama
¿Necesita menos que un equipo completo de máquina?
Mida y replantee usted mismo con un equipo GNSS, sin necesidad de máquina.
Survey Package completo, IVA no incluido
Añada captura de realidad 3D para levantar sus propios as-built.
3D Package completo, IVA no incluido
Donde se reúne todo su trabajo de campo
UNI-Machine se sincroniza directamente con UNI-Cloud. Envíe un diseño a la cabina, siga desde la oficina lo que ha excavado cada máquina frente a ese diseño e intercambie datos con su equipo UNI-Collect, su GIS o su paquete CAD.
- Importa y exporta DWG, DXF, LandXML, CSV, TXT y GeoJSON
- Medir longitud, superficie y volumen
- Comparte un proyecto con un enlace o un código QR
UNI-Cloud Professional por usuario, por año.
Todos los que trabajan en el proyecto tienen su propio acceso. Incluido en el UNI-Collect Survey Package durante el primer año.
Dibuje directamente en la nube y envíe a su cliente un informe PDF terminado.
Importar y exportar
Carga un plano de AutoCAD completo y expórtalo a DWG, DXF, LandXML, CSV, TXT o GeoJSON.
Proyectos
Configura las capas y los atributos una sola vez y utilízalos sobre el terreno.
Sincronización en tiempo real
Los datos de campo están disponibles en la oficina en cuanto los guardes.
Comparte tus resultados
Envía un proyecto a tu cliente con un enlace o un código QR.
Capas y atributos
Configúrelas una vez en la oficina. En campo su equipo las elige de una lista, así cada punto cae en la capa correcta.
Arrastre y suelte sus archivos
Suelte un plano o un archivo de puntos directamente en el proyecto. Estará en la tableta en la siguiente sincronización.
Importar y exportar
Importe un CSV de coordenadas y replantee a partir de él. Exporte sus resultados a AutoCAD, CSV o LandXML.
Soporte que le mantiene trabajando
Nuestro propio equipo de soporte en Hilversum coge el teléfono en horario de oficina, en un número local de Países Bajos, Alemania y el Reino Unido. Esos tres números son un extra, no un límite: atendemos a clientes de todo el mundo, por teléfono, correo y chat, en varios idiomas. Lo que más nos dicen los clientes es que les mantenemos en marcha. Alguien recoge un kit de un compañero, no lo ha usado nunca y llama para preguntar cómo configurarlo: eso suele resolverse por teléfono en unos minutos. Si hablarlo no basta, tomamos el control del receptor en remoto y lo miramos contigo. En los casos más difíciles seguimos hasta que puedas continuar con tu trabajo.
- Soporte por correo y chat en todos los planes.
- Soporte telefónico y asistencia remota a partir de Professional.
- Un receptor de sustitución si el tuyo falla, en Ultimate.
Lo que dicen nuestros clientes
«Las cintas métricas son cosa del pasado. Con el UNI-GR2 podemos equipar a cada operario, encargado o técnico en campo con un receptor fácil de usar para medir.»
HEIJMANS
Países Bajos
«Al usar el UNI-GR2 junto con nuestras herramientas GIS hemos podido trabajar de forma más eficiente. En proyectos de fibra óptica ahora nos saltamos unos 50 pasos del proceso.»
BAM INFRA TELECOM
Países Bajos
«La función de replanteo nos ahorra mucho tiempo, con carga rápida de puntos y líneas. Es fácil de usar, y eso es un gran punto a favor. Usamos el UNI-GR2 para mediciones de referencia, obra civil y proyectos de alcantarillado, y estamos muy satisfechos.»
T. Van de Haterd
Países Bajos
Preguntas frecuentes
Convierte tu excavadora en una máquina que excava directamente según el diseño. Carga o crea un modelo, sigue la superficie de diseño en vivo en la pantalla de la cabina y excava a la profundidad y pendiente correctas a la primera, sin estacas y sin repetir trabajo. Carga el mapa KLIC al lado y ves los cables y tuberías justo donde excavas.
La configuración completa más habitual es € 17.995 incluidas las suscripciones del primer año. El sistema se configura para cada máquina: dos receptores UNI-GR2 (uno en la máquina y otro como base), la caja de control, sensores en la pluma, la palanca y la cuchara, un convertidor CAN, una tableta resistente, UNI-Cloud Professional y UNI-RTK Premium. El precio exacto depende de tu máquina y de la configuración de los sensores.
Está pensado para excavadoras. Los sensores van en la pluma, el balancín y el cazo, con soporte para pluma mono, pluma de dos piezas y tiltrotator. Dinos tu máquina y configuramos el conjunto de sensores para ella. ¿Otro tipo de máquina? Seguro que tenemos una solución, así que ponte en contacto.
La instalación in situ en los Países Bajos es opcional, desde € 2.000. La formación UNI-Machine en el lugar cuesta € 500.
No. Hay tres formas de llevar un modelo a la cabina: mide tú mismo la situación existente, mide directamente desde el cazo, o carga un dibujo DWG, DXF o LandXML.
Precisión centimétrica respecto a tu superficie de diseño, del mismo UNI-GR2 que alcanza 8 mm + 1 ppm en horizontal y 15 mm + 1 ppm en vertical con un RTK fix en campo abierto. Cerca de obstáculos altos, cuenta con unos 2 cm.
Trabajas en el sistema de referencia de coordenadas que elijas, RD y NAP en los Países Bajos, OSGB36 en el Reino Unido, Lambert en Bélgica, la red nacional alemana o cualquier otro. Cumple los mismos estándares que los kits de medición, incluidos NLCS, NLCS++, CROW 500 y DSP.
Uno va en la máquina y otro actúa como estación base, lo que mantiene la posición de la cabina con precisión centimétrica respecto a tu diseño.
Sí. Carga el mapa KLIC de cables y tuberías junto a tu diseño y ve los cables y tuberías justo donde excavas, desde UNI-Cloud Professional.
La parte recurrente corresponde a UNI-Cloud Professional y UNI-RTK Premium, aproximadamente € 1.750 al año. El hardware y la instalación son un gasto único. Si utilizas tu propia red NTRIP, como SAPOS o FLEPOS, te ahorras el € 1.000 de UNI-RTK Premium.
Sí. El UNI-GR2 funciona en un jalón con UNI-Collect para medir y replantear, así que el mismo receptor mide en el suelo y guía la máquina.
En los Países Bajos. Hardware y software desarrollados internamente en Hilversum, el UNI-GR2 producido en Róterdam. Calidad de fabricación europea, una sola empresa detrás de toda la cadena.
Nuestro propio equipo en Hilversum atiende el teléfono de lunes a viernes, de 09:00 a 17:00 CET, en números locales de los Países Bajos, Alemania y el Reino Unido. A partir del plan Professional se conectan a tu dispositivo en remoto para resolver las cosas al momento.
¿Listo para excavar según el diseño?
Reserve una demo y vea qué hace UNI-Machine en una máquina como la suya.
O llámanos: +31 (0)70 700 7917
