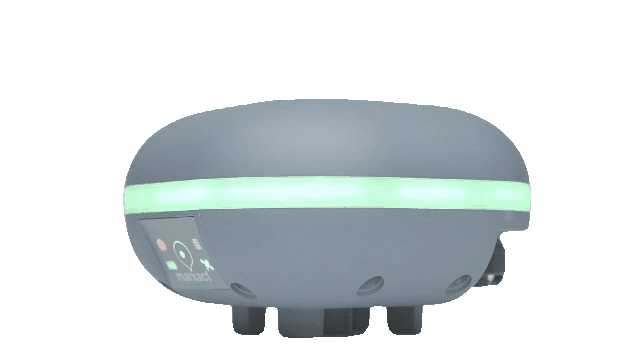

UNI-GR2 RTK-GNSS-Empfänger
Jeder kann auf den Zentimeter genau vermessen
Der UNI-GR2 ist unser universellster RTK-GNSS-Empfänger. Sechs Satellitensysteme, viele Frequenzen und offene Schnittstellen liefern Ihnen in fast jeder Umgebung einen zentimetergenauen Fix, und Sie verbinden ihn mit den Werkzeugen, die Sie schon nutzen.
Ein Empfänger, gebaut fürs Feld
Robust, wasserdicht und präzise. Verbinden Sie ein beliebiges Smartphone oder Tablet mit dem WLAN-Hotspot der UNI und nutzen Sie UNI-Collect oder eine Software Ihrer Wahl. Das UNI-GR2 lässt sich zudem über Bluetooth, serielle Schnittstelle, USB, 4G und LoRa verbinden und passt sich somit Ihrer bestehenden Arbeitsweise an.
- 1408Kanäle, sechs Satellitensysteme
- 8 mmRTK horizontal, plus 1 ppm
- 10.400 mAhAkku, wird über USB-C aufgeladen
- 10+ StundenBis zu einem vollen Arbeitstag
- 800 gEmpfänger auf dem Lotstock
- IP67Wasserdicht, -20 bis +55 °C
Sechs Satellitensysteme
GPS, GLONASS, Galileo, BeiDou, QZSS und NavIC auf zahlreichen Frequenzen, mit SBAS-Unterstützung für eine zuverlässige Positionsbestimmung. 1.408 Kanäle in einem Empfänger.
Arbeitet als Rover und Basis
Nutzen Sie ihn als Rover mit UNI-RTK Premium, oder stellen Sie ihn als Basis auf, die Korrekturen an eine andere UNI weitergibt. Beides läuft sofort.
Arbeiten Sie mit jedem Controller
Verbinden Sie ein beliebiges Smartphone oder Tablet mit dem WLAN-Hotspot der UNI und starten Sie UNI-Collect. Legen Sie eine SIM-Karte ein, und das Empfangsgerät nutzt vor Ort 4G.

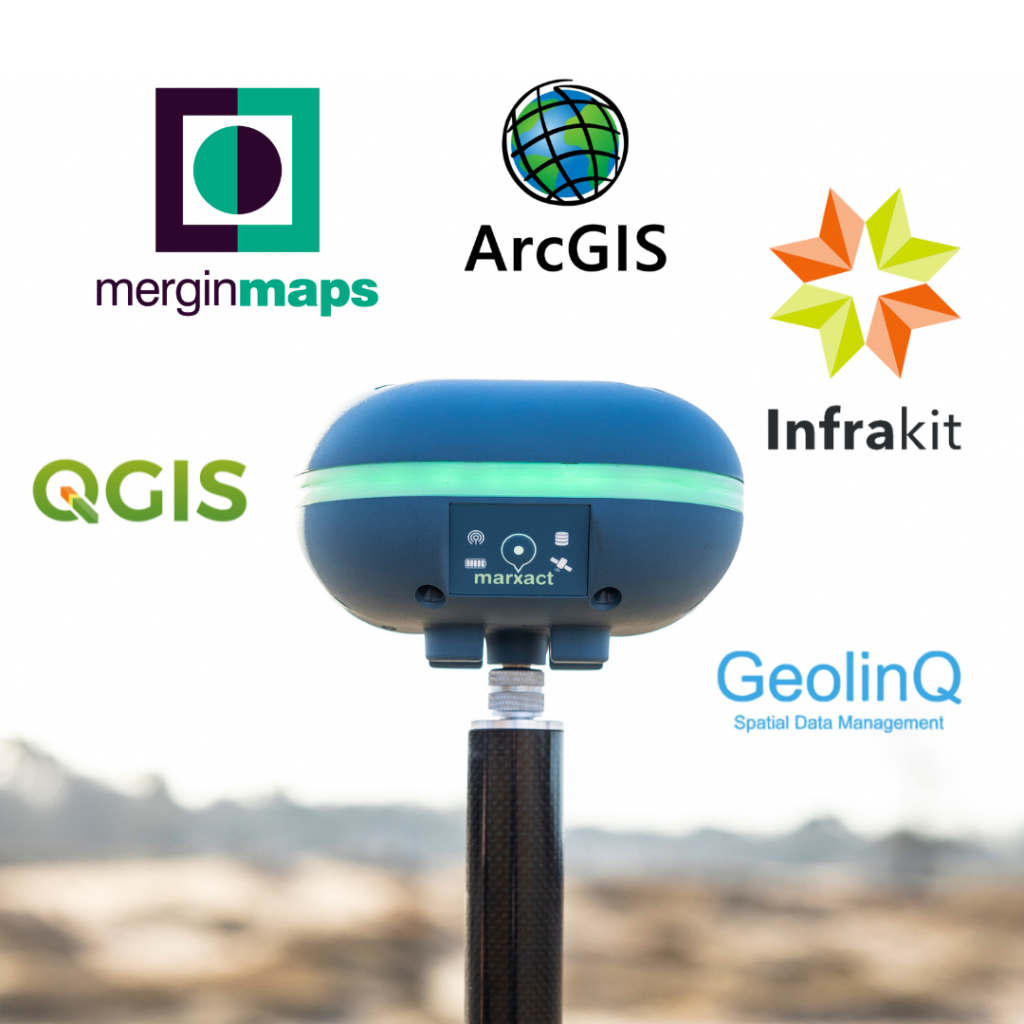

Arbeiten Sie mit Ihrer gewohnten Software
Führen Sie UNI-Collect auf Ihrem eigenen Smartphone oder Tablet aus oder koppeln Sie den Empfänger mit der Software, die Sie bereits verwenden. Dank offener Schnittstellen und eines standardmäßigen NMEA-Ausgangs haben Sie die freie Wahl.
Für jede Umgebung geeignet
IP67 wasserdicht und ausgelegt für -20 bis +55 °C. Misst weiter bei Regen, Staub und Kälte.
Hält einen Arbeitstag durch
Der eingebaute Akku mit 10.400 mAh läuft mehr als 10 Stunden, bis zu einem ganzen Arbeitstag. Mit 800 Gramm bleibt er leicht am Lotstab.
Über 1000 Unternehmen arbeiten damit
Mehr als 10 Millionen Objekte gemessen, in mehr als 40 Ländern.
Alles, was drinsteckt
GNSS-Empfänger
| Kanäle | 1408 |
| GPS | L1C/A, L1C, L2P(Y), L2C, L5 |
| GLONASS | G1, G2, G3 |
| Galileo | E1, E5a, E5b, E6 |
| BeiDou | B1, B2, B3 |
| QZSS | L1C/A, L1C, L2C, L5 |
| NavIC | L5 |
| SBAS | WAAS / EGNOS / GAGAN / MSAS |
Genauigkeit (RMS)
| Standalone horizontal | 1,5 m |
| Standalone vertikal | 2,5 m |
| DGPS horizontal | 400 mm |
| DGPS vertikal | 800 mm |
| Statisch horizontal | 3 mm + 1 ppm |
| Statisch vertikal | 6 mm + 1 ppm |
| RTK horizontal | 8 mm + 1 ppm |
| RTK vertikal | 15 mm + 1 ppm |
Konnektivität
| 12-poliger Stecker | Laden, RS232, CAN, USB-Host, PPS, Event |
| USB-C | USB Power Delivery, Laden, Datenübertragung |
| 4G Mobilfunkdaten | LTE, EDGE, GPRS, GSM, HSDPA+ UMTS |
| WLAN | 802.11 a/b/g/n/ac |
| Bluetooth | 4.2 |
| NFC | Ja |
| Radio | LoRa 868 / 915 MHz |
Mechanik und Leistung
| Nivellierung und Neigung | 9-DOF-LED-Ring und Neigungsausgleich bis 45°. Neigungsgenauigkeit: 10 mm + 0,7 mm pro Grad. |
| Interner Akku | 10.400 mAh |
| Akkulaufzeit | 10+ Stunden (bis zu 12 h) |
| Gewicht | 800 g |
| Wasser- und staubdicht | IP67 |
| Betriebstemperatur | -20 bis +55 °C |
| Positionsausgabe | NMEA-0183 |
Der UNI-GR2 passt direkt in unsere Pakete
Kaufen Sie den Empfänger einzeln oder als Teil eines kompletten Sets. Der UNI-GR2 steckt in allen drei Sets und arbeitet in jedem Fall mit UNI-Cloud und UNI-RTK Premium.
Digitale Vermessung
UNI-Collect Survey Package
komplettes Survey Package, zzgl. MwSt.
Der UNI-GR2 mit Tablet, Halterung und Lotstab, dazu ein Jahr UNI-Cloud, Support und UNI-RTK Premium. Alles, was Sie zum Vermessen brauchen.
3D-Scannen
UNI-Collect 3D Package
komplettes 3D Package, zzgl. MwSt.
Der UNI-GR2 mit einem iPad Pro und LiDAR, damit Sie neben Ihrer normalen Vermessung auch Punktwolken und 3D-Details erfassen.

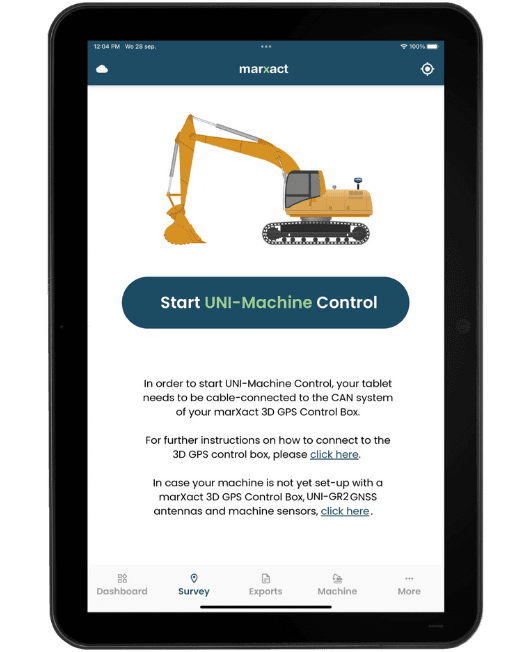

Machine Control
UNI-Machine Control
ab komplettes Baggerpaket, zzgl. MwSt.
Zwei UNI-GR2-Empfänger, Maschinensensoren und eine Steuerbox, damit der Maschinist genau sieht, wo er graben muss, ohne auf einen Vermesser zu warten.
Alle Funktionen des Empfängers, zusammengefasst
Einmessen, abstecken, importieren, exportieren und teilen, mit dem UNI-GR2 in UNI-Collect und UNI-Cloud. Was noch nicht verfügbar ist, ist entsprechend gekennzeichnet.
Messen
- Punkte, Linien und Flächen, mit Offsets auf allen dreien.
- Einen Punkt von Hand eingeben.
- Länge in 2D und 3D, pro Segment und der Winkel zum vorherigen Segment.
- Fläche und Volumen über eine Oberfläche.
- Mittelwertbildung über eine eingestellte Messzeit.
- Ihre eigene Stabhöhe und Neigungskompensation bis 45 Grad.
Abstecken
- Punkte, Linien und Flächen.
- Ein Richtungspfeil zum Zielpunkt.
- Werte zentimetergenau.
- Eine Warnung, wenn die Genauigkeit nachlässt.
- Speichern Sie, was Sie abgesteckt haben, oder aktualisieren Sie den bestehenden Punkt.
Import und Export
- Rein: CSV, TXT, DXF, DWG, LandXML, GeoJSON, KML und ESRI Shapefile, oder eine ZIP-Datei mit mehreren Dateien.
- Eine vollständige AutoCAD-Zeichnung mit automatischer Layerzuordnung; Namen und Farben bleiben erhalten.
- Raus: DWG, DXF, LandXML, CSV, TXT und GeoJSON, in 2D oder 3D.
- Pro Layer oder das ganze Projekt auf einmal.
Hintergrund- und Referenzdaten
- Katastergrenzen für die Niederlande, Belgien und Deutschland.
- Große Zeichnungen als schnelle Hintergrundebene, im Feld und in der Kabine.
- WMS-Ebenen von uns bei Professional, Ihre eigene Quelle bei Ultimate.
- Ein Koordinatensystem pro Land, festgelegt beim Anlegen des Projekts.
- Transformationsgitter auf dem Tablet.
Fotos und 3D
- Fotos an einem Punkt oder einer Form, mit EXIF, die von selbst synchronisieren.
- LiDAR-3D-Scanning mit einem iPad Pro, mit dem UNI-GR2 für die Genauigkeit.
- Scans und Fotos auf der Karte in UNI-Cloud, in einem 3D-Viewer.
- Fotos und Scans liegen zentimetergenau auf der Karte, auf der Position des UNI-Empfängers, nicht auf dem eigenen GPS des Tablets.
Teilen und zusammenarbeiten
- Ein öffentlicher Projektlink oder ein QR-Code, die Gegenseite braucht kein Konto.
- Benutzer, Gruppen und Rechte.
- Echtzeit-Synchronisierung.
- Eine API und WebSockets für Ihre eigene Anbindung.
Demnächst: einfaches CAD-Zeichnen in UNI-Cloud. PDF-Berichte sind in Arbeit.
KLIC-Meldungen im Feld und auf der Karte
Ihre KLIC-Daten liegen im selben Projekt wie Ihre Messungen, im Feld und im Büro.
- KLIC-Viewer als Ebene über Ihrem Projekt in UNI-Cloud.
- KLIC-Dokumente aus UNI-Cloud öffnen und herunterladen.
- Importiertes GeoJSON als KLIC-Ebene verwenden.
- KLIC-Codes in UNI-Collect auf dem Tablet verwenden.
- Auch in UNI-Machine in der Kabine sichtbar.
Verfügbar ab UNI-Cloud Professional.

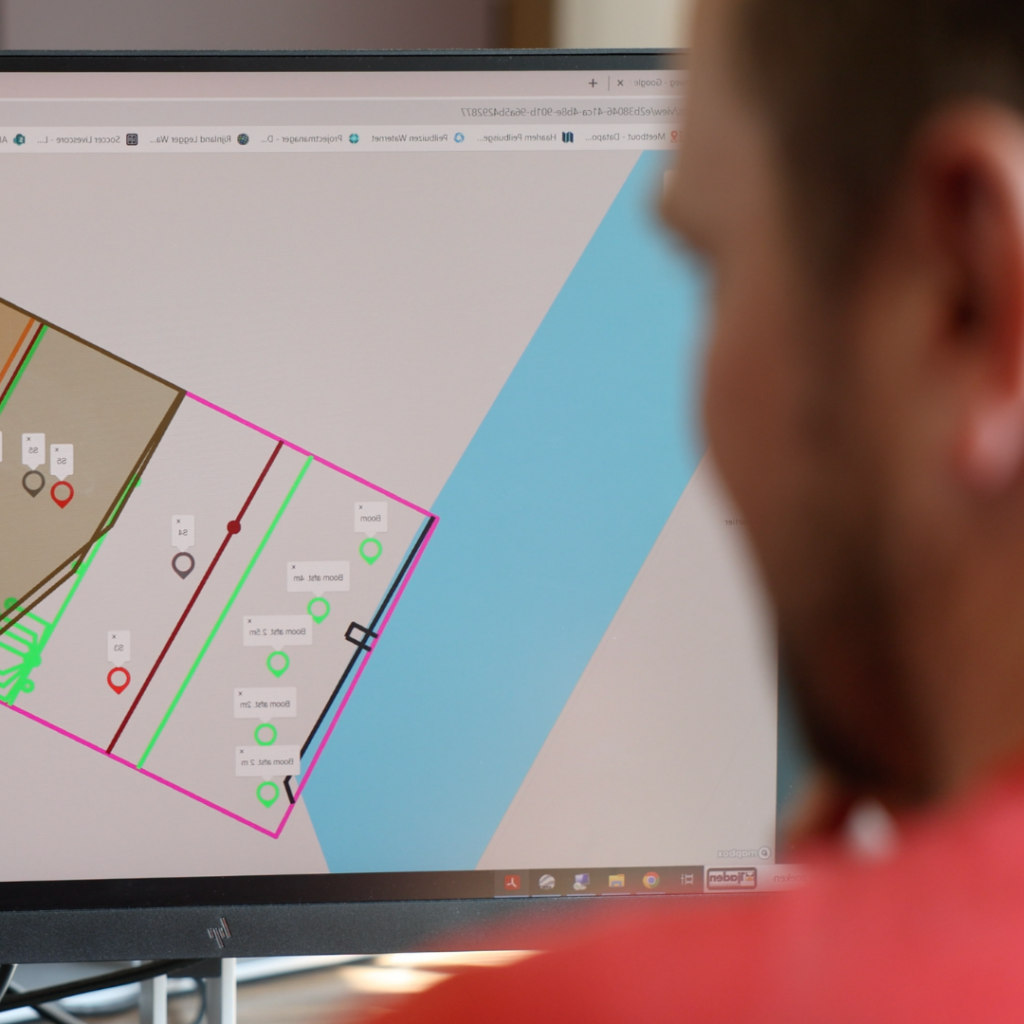

Wo Ihre gesamte Feldarbeit zusammenkommt
Jeder Punkt, jede Linie und jedes Projekt wird mit der UNI-Cloud synchronisiert. Planen Sie die Arbeiten, geben Sie diese an das Büro und die Kunden weiter und sorgen Sie dafür, dass die Mitarbeiter vor Ort und im Büro stets auf dem gleichen Stand sind.
- DWG, DXF, LandXML, CSV, TXT und GeoJSON importieren und exportieren
- Länge, Fläche und Volumen messen
- Ein Projekt per Link oder QR-Code teilen
Jeder, der im Projekt arbeitet, erhält einen eigenen Login.
UNI-Cloud ist im ersten Jahr im UNI-Collect Survey Package enthalten.
Zeichnen Sie direkt in der Cloud und schicken Sie Ihrem Auftraggeber einen fertigen PDF-Bericht.

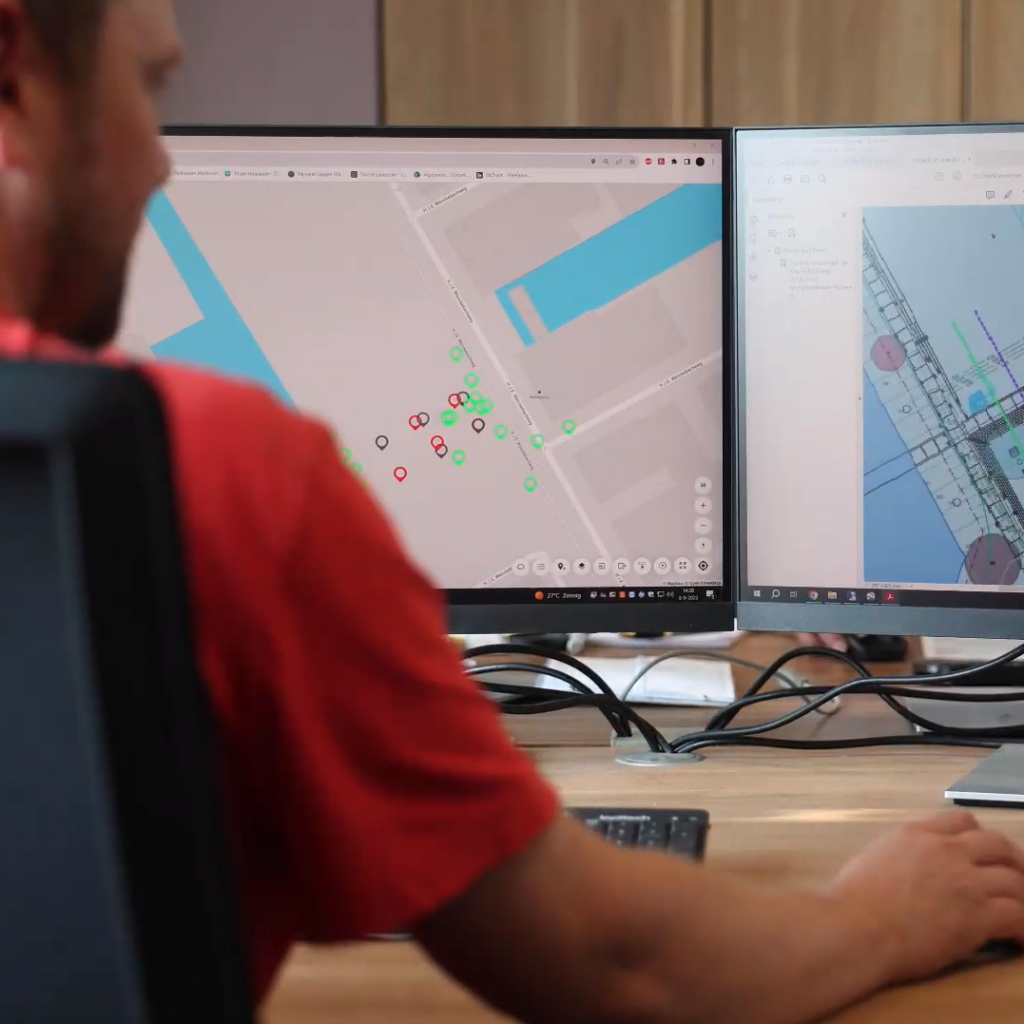

Import und Export
Holen Sie eine vollständige AutoCAD-Zeichnung herein und exportieren Sie nach DWG, DXF, LandXML, CSV, TXT oder GeoJSON.
Projekte
Richten Sie Ebenen und Attribute einmal ein und nutzen Sie diese dann im Außendienst.
Echtzeit-Synchronisierung
Die Außendienstdaten stehen Ihnen im Büro sofort nach dem Speichern zur Verfügung.
Teilen Sie Ihre Ergebnisse
Senden Sie Ihrem Kunden ein Projekt per Link oder QR-Code.
Ebenen und Attribute
Einmal im Büro einrichten. Im Feld wählt Ihr Team sie aus einer Liste, damit jeder Punkt in der richtigen Ebene landet.
Dateien per Drag-and-drop ablegen
Legen Sie eine Zeichnung oder eine Punktdatei direkt ins Projekt. Bei der nächsten Synchronisierung liegt sie auf dem Tablet.
Import und Export
Lesen Sie eine CSV mit Koordinaten ein und stecken Sie danach ab. Exportieren Sie Ihre Ergebnisse nach AutoCAD, CSV oder LandXML.
Was unsere Kunden sagen
„Maßbänder sind Vergangenheit. Mit dem UNI-GR2 können wir jetzt jeden Mitarbeiter, Vorarbeiter oder Techniker im Feld mit einem Empfänger ausstatten, mit dem sich einfach vermessen lässt.“
HEIJMANS
Niederlande
„Durch den Einsatz des UNI-GR2 in Kombination mit unseren GIS-Werkzeugen arbeiten wir effizienter. Bei Glasfaserprojekten sparen wir jetzt rund 50 Prozessschritte!“
BAM INFRA TELECOM
Niederlande
„Die Absteckfunktion spart uns viel Zeit, Punkte und Linien laden schnell. Die Bedienung ist einfach, das ist ein großer Pluspunkt. Wir nutzen den UNI-GR2 für Nullmessungen, Bauarbeiten und Kanalprojekte und sind sehr zufrieden damit.“
T. Van de Haterd
Niederlande
Support, der Sie am Arbeiten hält
Unser eigenes Supportteam in Hilversum geht während der Bürozeiten ans Telefon, unter einer lokalen Nummer in den Niederlanden, Deutschland und Großbritannien. Diese drei Nummern sind ein Extra, keine Grenze: Wir helfen Kunden weltweit, per Telefon, E-Mail und Chat, in mehreren Sprachen. Was Kunden uns am häufigsten sagen, ist, dass wir sie in Bewegung halten. Jemand übernimmt ein Set von einem Kollegen, hat noch nie damit gearbeitet und ruft an, um zu fragen, wie er es einrichtet: Das ist meist in wenigen Minuten am Telefon erledigt. Reicht das Gespräch nicht, übernehmen wir den Empfänger aus der Ferne und schauen gemeinsam mit Ihnen darauf. Bei den schwierigeren Fällen bleiben wir dran, bis Sie weiterarbeiten können.
- E-Mail- und Chat-Support bei jedem Paket.
- Telefonsupport und Fernwartung ab Professional.
- Ein Ersatzempfänger, wenn Ihrer ausfällt, bei Ultimate.
Häufig gestellte Fragen
Es ist der Empfänger, der Ihnen im Feld eine zentimetergenaue Position liefert, auf einer Stange mit UNI-Collect zum Einmessen und Abstecken, oder auf einem Bagger für die Maschinensteuerung. Messen Sie Kabel und Leitungen ein, stecken Sie aus einer Zeichnung ab, prüfen Sie Höhen und erfassen Sie As-builts.
Im offenen Feld 8 mm + 1 ppm horizontal und 15 mm + 1 ppm vertikal mit einem RTK-Fix, und 3 mm + 1 ppm horizontal im statischen Modus. In der Nähe von Gebäuden oder Bäumen, wo die Sicht zum Himmel eingeschränkt ist, rechnen Sie unter realen Bedingungen eher mit rund 2 cm.
1.408 Kanäle über fünf Systeme: GPS, GLONASS, Galileo, BeiDou und QZSS. Er erreicht in Sekunden einen ersten Fix und aktualisiert die Position mehrmals pro Sekunde, was ihn auf einer belebten Baustelle zuverlässig hält.
Nein. Mit dem eingebauten Neigungssensor messen Sie mit der Stange bis zu 45 Grad geneigt ein, sodass Sie Punkte an einer Wand oder in einem Graben erreichen, ohne zu nivellieren.
Jeder NTRIP-Dienst. Nutzen Sie unser UNI-RTK Premium-Netzwerk, oder Ihren eigenen Dienst wie SAPOS oder FLEPOS, die kostenlos sind und Ihnen die € 1.000 pro Jahr sparen, die UNI-RTK Premium kostet. Der Empfänger kann auch als Basisstation für andere Rover dienen.
Ja. Er koppelt mit UNI-Collect und mit Vermessungs-Apps von Drittanbietern, die einen Bluetooth-NMEA-0183-Empfänger akzeptieren. Er gibt außerdem Korrekturen als Basis für Rover anderer Marken aus. Offen auf beiden Seiten.
Über WLAN, Bluetooth oder Kabel, mit einer eingebauten 4G-Verbindung und einem WLAN-Hotspot, und er lädt über USB-C. Ein Akku hält einen ganzen Arbeitstag.
Ja. Er gibt über CAN-Bus zur Maschinenführung aus und wird im UNI-Machine-Setup auf Baggern eingesetzt.
Ja. Er ist für den Außeneinsatz in Staub, Regen und Kälte gemacht, hält einen ganzen Tag mit einer Ladung durch und steckt die Stöße eines normalen Arbeitstags auf der Baustelle weg.
€ 3.295 für den Empfänger. Die meisten kaufen ihn als Teil eines Pakets mit App, Cloud und Korrekturen, aber Sie können ihn auch einzeln kaufen.
Im eigenen Haus in Hilversum entwickelt und in Rotterdam produziert, Niederlande. Europäische Fertigungsqualität, ein Unternehmen hinter dem Empfänger, der App und der Cloud.
Ja. Gerne zeigen wir Ihnen das System zunächst im Rahmen einer unverbindlichen Vorführung vor Ort: auf Ihrer Baustelle, in Ihrem Unternehmen oder in unseren Büroräumen. Bei der Lieferung gehen wir gemeinsam alles durch, damit Sie sofort loslegen können. Eine Schulung vor Ort ist auf Wunsch möglich, aber nicht zwingend erforderlich: Wenn Sie mit einem Smartphone umgehen können, können Sie auch damit arbeiten. Betrachten Sie es als zusätzliche Sicherheit, damit Sie das System optimal nutzen können. Und Sie können uns jederzeit anrufen.
